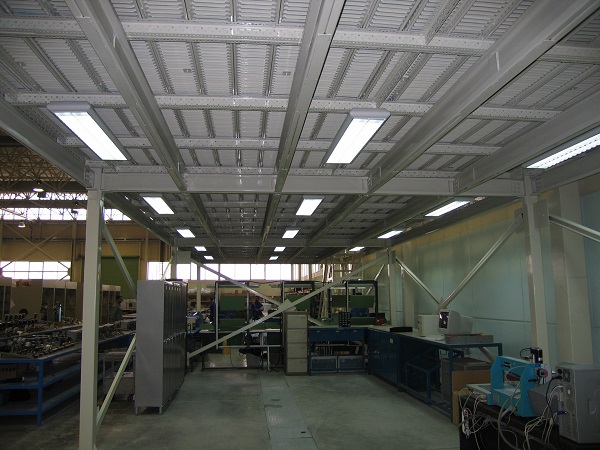

سیستم نیم طبقه فلزی یا Mezzanine Floor سازه کاملاً پیچ و مهره ای است با قابلیت محاسبه و طراحی برای بارگذاری بین ۳۰۰ تا ۳۰۰۰ کیلوگرم بر مترمربع، نیم طبقه فلزی راه حل مناسب برای افزایش سطح مفید انبار طراحی می گردد و تماماً پیچ و مهره ای با مقاومت بالا و متناسب با ابعاد سالن تا سه طبقه قابل اجرا می باشد . درهنگام نصب نیم طبقه فلزی نیازی به هیچ گونه عملیات ساختمانی نمی باشد و راه حل مناسب و مقرون بصرفه جهت افزایش فضای قابل استفاده در انواع انبارها،کارخانه ها،واحدهای تولیدی و...
بیشترین موارد استفاده از این سیستم برای کارگاه های است که مایلند بخش کارگاهی و دفتری از هم جدا و از ارتفاع سالن نهایت بهره را ببرند قابل طراحی می باشد.
اجزای قفسه بندی نیم طبقه (مزنین) شامل موارد زیر است : ستون ، تیر ، تیرچه ، کفپوش ، مهاربند دهانه ها و پیچ و مهره.
ستون: در این سیستم به شکل مربع بوده که به واسطه انکربولت به زمین متصل می شود.
تیر : ورق خمکاری شده که به صورت افقی به ستون متصل می شود.
تیرچه : ورق خمکاری شده که به منظور ایجاد سطح یکنواخت و مقاوم مابین تیرها نصب می شود.
کفپوش : سطح نیم طبقه به وسیله پانل پله ( کفپوش ) یا چوب هفت لا یا ورق موج دار قابل اجرا می باشد.
مهاربندهای دهانه : برای استحکام بیشتر سازه از مهاربند های ضربدری مابین ستون استفاده می شود.
پیچ و مهره : در این سازه از مقاوم ترین نوع پیچ و مهره (گرید 8-8 ) استفاده می شود.
این قفسه بندی قابلیت طراحی برای تحمل بارهای حداقل 350 کیلوگرم و حداکثر 1000 کیلوگرم بر متر مربع را دارا می باشد.
این قفسه بندی قابلیت نصب بالابر و پلکان برای جابجایی کالا و مواد و نیروی انسانی را دارا می باشد.
فضای زیرین قفسه بندی نیم طبقه ( مزنین ) جهت حرکت لیفتراک قابل پیش بینی می با شد و قابلیت افزایش تا 3 طبقه را داراست.
اجزای قفسه بندی نیم طبقه (مزنین) شامل موارد زیر است : ستون ، تیر ، تیرچه ، کفپوش ، مهاربند دهانه ها و پیچ و مهره.
ستون: در این سیستم به شکل مربع بوده که به واسطه انکربولت به زمین متصل می شود.
تیر : ورق خمکاری شده که به صورت افقی به ستون متصل می شود.
تیرچه : ورق خمکاری شده که به منظور ایجاد سطح یکنواخت و مقاوم مابین تیرها نصب می شود.
کفپوش : سطح نیم طبقه به وسیله پانل پله ( کفپوش ) یا چوب هفت لا یا ورق موج دار قابل اجرا می باشد.
مهاربندهای دهانه : برای استحکام بیشتر سازه از مهاربند های ضربدری مابین ستون استفاده می شود.
پیچ و مهره : در این سازه از مقاوم ترین نوع پیچ و مهره (گرید 8-8 ) استفاده می شود.
این قفسه بندی قابلیت طراحی برای تحمل بارهای حداقل 350 کیلوگرم و حداکثر 1000 کیلوگرم بر متر مربع را دارا می باشد.
این قفسه بندی قابلیت نصب بالابر و پلکان برای جابجایی کالا و مواد و نیروی انسانی را دارا می باشد.
فضای زیرین قفسه بندی نیم طبقه ( مزنین ) جهت حرکت لیفتراک قابل پیش بینی می با شد و قابلیت افزایش تا 3 طبقه را داراست.
مزیتهای سازه پیچ و مهره ای نسبت به سازه جوشی
• سرعت اجرا: سرعت اجرای سازه هایی با اتصالات پیچ و مهره ای نسبت به اتصالات جوشی بالاتر و کاملا قابل لمس می باشد و زمان ساخت سازه های پیچ و مهره ای کمتر از سازه هایی با اتصالات جوشی است و با توجه به مدت زمان لازم جهت اجرای پروژه ها این نوع از سازه ها جهت کاهش زمان ساخت پیشنهاد می گردد.
• سرعت نصب: در این گونه از سازه ها بدلیل حذف کامل جوشکاری در محل نصب سازه ،فقط با جایگذاری قطعات و بستن تعدادی پیچ و مهره محدود می شود که این عامل باعث افزایش چشمگیر سرعت نصب می شود و خطاهای نصب به حداقل خود می رسد.
• هزینه کمتر: اجرای سازه های پیچ و مهره ای به لحاظ اقتصادی می توانند هزینه کمتری را به مالک تحمیل کند ولی این بدان معنی نیست که درمقایسه دو سازه که کاملا دارای مقاطع یکسان می باشند سازه پیچ و مهره ای کم هزینه تر باشد ولی به دلیل باز بودن دست طراح بهینه سازی و ساخت مقاطع با وزن کمتر ، امکان کاهش وزن سازه توسط طراح به راحتی امکان پذیر است.
• عدم تداخل با روند کاری: از آنجا که نیم طبقه فلزی به صورت پیش ساخته است و براحتی در محل نصب می¬گردد . تعطیلی خط تولید و تخلیه کامل محل نصب مورد نیاز نمی¬باشد ، این یک مزیت بسار مهم می¬باشد.
• مقاومت در برابر آتش سوزی: در دماهای بالا معمولا اتصالات پیچ و مهره ای مقاومت بیشتری در برابر حرارت دارند و احتمال تخریب سازه بسیار کمتر از اتصالات جوشی است.
• عدم نیاز به فضای کار: معمولا در شهرها به دلیل عدم وجود موقعیت و مکان مناسب جهت ساخت اغلب کارخانه ها دچار زحمت فراوان شده که با استفاده ازاین نوع سازه¬ها قابلیت اجرا در شلوغ ترین وکم حجم ترین موقعیت ها فراهم گشته است
• امکان استفاده در مدیریت حوادث: با توجه به امکان جابجایی این گونه سازه ها امکان جابجایی و نصب آن در مناطق بحران زده مانند سیل و زلزله امکان پذیر می باشد
• سرعت نصب: در این گونه از سازه ها بدلیل حذف کامل جوشکاری در محل نصب سازه ،فقط با جایگذاری قطعات و بستن تعدادی پیچ و مهره محدود می شود که این عامل باعث افزایش چشمگیر سرعت نصب می شود و خطاهای نصب به حداقل خود می رسد.
• هزینه کمتر: اجرای سازه های پیچ و مهره ای به لحاظ اقتصادی می توانند هزینه کمتری را به مالک تحمیل کند ولی این بدان معنی نیست که درمقایسه دو سازه که کاملا دارای مقاطع یکسان می باشند سازه پیچ و مهره ای کم هزینه تر باشد ولی به دلیل باز بودن دست طراح بهینه سازی و ساخت مقاطع با وزن کمتر ، امکان کاهش وزن سازه توسط طراح به راحتی امکان پذیر است.
• عدم تداخل با روند کاری: از آنجا که نیم طبقه فلزی به صورت پیش ساخته است و براحتی در محل نصب می¬گردد . تعطیلی خط تولید و تخلیه کامل محل نصب مورد نیاز نمی¬باشد ، این یک مزیت بسار مهم می¬باشد.
• مقاومت در برابر آتش سوزی: در دماهای بالا معمولا اتصالات پیچ و مهره ای مقاومت بیشتری در برابر حرارت دارند و احتمال تخریب سازه بسیار کمتر از اتصالات جوشی است.
• عدم نیاز به فضای کار: معمولا در شهرها به دلیل عدم وجود موقعیت و مکان مناسب جهت ساخت اغلب کارخانه ها دچار زحمت فراوان شده که با استفاده ازاین نوع سازه¬ها قابلیت اجرا در شلوغ ترین وکم حجم ترین موقعیت ها فراهم گشته است
• امکان استفاده در مدیریت حوادث: با توجه به امکان جابجایی این گونه سازه ها امکان جابجایی و نصب آن در مناطق بحران زده مانند سیل و زلزله امکان پذیر می باشد
